Конденсатні насоси Кс, КсП

Конденсатні насоси Кс, КсП

Призначення: Насоси типу Кс, КсП та насосні агрегати на їх основі типу АКс, АКсП призначені для перекачування конденсату в пароводяних мережах теплових та енергетичних блоків ТЕС, а також чистої води з температурою до °С у системах тепло- та водопостачання.

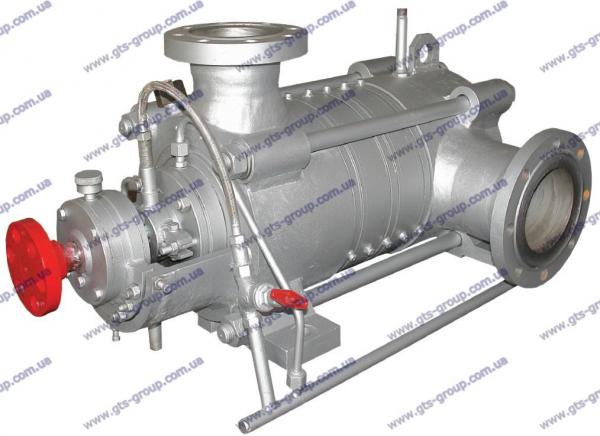

Конструкція: Насоси конденсатні Кс, КсП - відцентрові, горизонтальні, однопотокові, багатоступінчасті, секційні. За опори ротора насоса слугують виносні вальниці кочення з пластичним мастилом (Кс) або з вбудованою передньою вальницею ковзання для роботи на переміщуваному середовищі (КсП). Кінцеві защільнювачі валу – сальникового типу (з набивкою) (-С), взаємозамінні з торцевими механічними защільнювачами (-Т).

Матеріали:

  • закривок і секцій та робочого колеса – поковки з вуглецевих сталей;
  • деталей проточної частини – виливки та поковки з хромистих сталей 20Х13Л та 30Х13;
  • деталей щілинних защільнювачів - корозійностійкі сплави, що не задираються;
  • валу – сортовий прокат із конструкційної легованої сталі 40Х.

Комплектність:

  • насос у складеному стані разом з допоміжними трубопроводами в межах насоса;
  • контрфланці на патрубках;
  • повідний електродвигун;
  • з'єднувальна муфта типу МУВП або МУП із огорожею;
  • спільна фундаментна рама;
  • деталі кріплення насоса, двигуна та огорожі муфти;
  • комплект ЗІП.

Комплектация обумовлюється у договорі поставки.

Діапазон параметрів Q-H насосів Кс, КсП:

Номінальні параметри насосів Кс, КсП, що поставляються серійно:

Найменування

Параметри насосів

Подача,

м3/год

Напір,

м

Частота

обертання,

об/хв

Потужність,

кВт

(r=907 кг/м3)

Потужність,

кВт

(r=1000 кг/м3)

К.К.Д,

%

Допустимий

кавітаційний

запас, м

Насос Кс 32-150-2-С УХЛ4

Насос Кс 32-150-2-Т УХЛ4

32

150

2900

18,0

19,8

66

1,6

Насос Кс 50-55-2-С УХЛ4

Насос Кс 50-55-2-Т УХЛ4

50

55

2920

10,5

11,5

65

Насос КсП 50-55-2-С УХЛ4

Насос КсП 50-55-2-Т УХЛ4

Насос Кс 50-110-2-С УХЛ4

Насос Кс 50-110-2-Т УХЛ4

110

20,9

23,0

65

Насос КсП 50-110-2-С УХЛ4

Насос КсП 50-110-2-Т УХЛ4

Насос Кс 80-155-2-С УХЛ4

Насос Кс 80-155-2-Т УХЛ4

80

155

2940

43,8

48,2

70

Насос КсП 80-155-2-С УХЛ4

Насос КсП 80-155-2-Т УХЛ4
