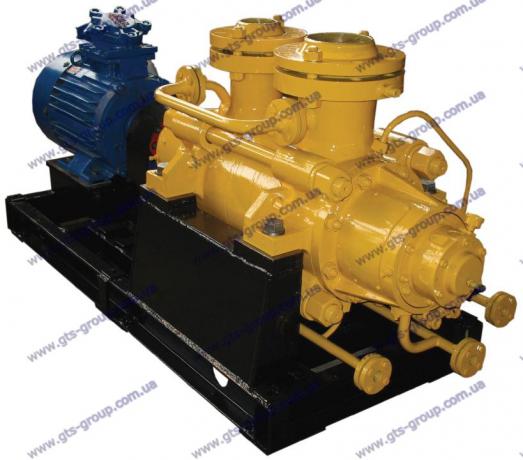

Двухопорные нефтяные насосы НДМс

Двухопорные нефтяные насосы НДМс

Назначение: Насосы типа НДМс и насосные агрегаты на их основе типа АНДМс предназначены для перекачивания нефтепродуктов с температурой до 200oС, сжиженных углеводородных газов, растворов неорганических щелочей в технологических процессах нефтеперерабатывающей промышленности. Могут также использоваться для перекачивания воды и конденсата в пароводяных сетях.

Конструкция: Насосы нефтяные двухопорные НДМс – центробежные, горизонтальные, двухопорные, однопоточные, многоступенчатые, секционные. Разгрузка осевой силы – гидравлическая с помощью разгрузочного поршня. Опорами ротора служат выносные подшипники качения SKF с пластичной или картерной смазкой в зависимости от потребляемой мощности. Уплотнения вала – механические с сальниковой набивкой различных типов, взаимозаменяемые с механическими торцовыми уплотнениями различных исполнений по плану 52 или плану 53 API 682.

Материалы:

  • крышек и секций – поковки из углеродистой стали с коррозионностойкими наплавками по уплотняемым поверхностям;
  • деталей проточной части – отливки и поковки из хромистых сталей 20Х13Л и 30Х13;
  • деталей щелевых уплотнений – незадираемые коррозионностойкие сплавы;
  • вала – сортовой прокат из конструкционной легированной стали 40Х.

Комплектность:

  • насос в собранном виде с вспомогательными трубопроводами в пределах насоса;
  • ответные фланцы на патрубках;
  • приводной электродвигатель взрывозащищенного исполнения;
  • соединительная муфта типа МУП или МУВП с ограждением;
  • общая фундаментная рама;
  • системы обеспечения работы торцовых уплотнений ( 2 шт.);
  • детали крепления насоса, двигателя и ограждения муфты;
  • комплект ЗИП.

Комплектация оговаривается в договоре на поставку.

Диапазон параметров Q-H насосов НДМс 15 и НДМс 25:

Диапазон параметров Q-H насосов НДМс 40, 45, 50, 55, 60, 65, 80:

Диапазон параметров Q-H насосов НДМс 75 и НДМс 105:

Номинальные параметры насосов НДМс, поставляемых серийно:
