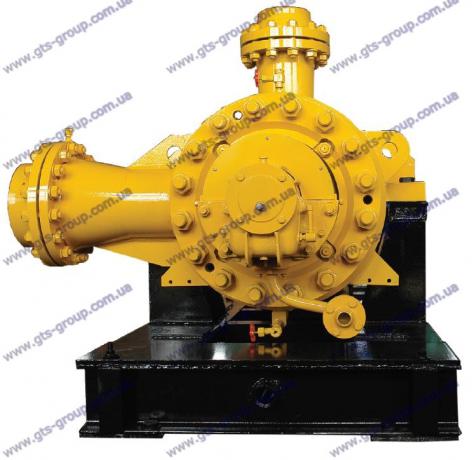

Двухопорные нефтяные насосы НДД

Двухопорные нефтяные насосы НДД

Назначение: Насосы типа НДД и насосные агрегаты на их основе типа АНДД предназначены для перекачивания нефтепродуктов с температурой до 400°С в технологических процессах нефтеперерабатывающих и нефтехи-мических производств. В зависимости от конструктивного исполнения насосы (агрегаты) могут использоваться для перекачивания технической воды во взрывоопасных производствах, воды и конденсата в пароводяных сетях.

Конструкция: Насосы нефтяные двухопорные НДД – центробежные, горизонтальные, двухопорные, одно- и многоступенчатые с рабочим колесом первой ступени двустороннего входа. Опорами ротора служат выносные подшипники качения SKF или скольжения с картерной или принудительной системой смазки в зависимости от потребляемой мощности. Уп-лотнения вала – механические с сальниковой набивкой различных типов, взаимозаменяемые с механическими торцовыми уплотнениями различных исполнений по плану 52 или плану 53 API 682. В «холодных» насосах (нефтепродукты с температурой до 80°С) с напорами менее 200 м корпуса выполнены литыми спиральными с горизонтальным разъемом из углеродистой стали 25Л. В «горячих» насосах (нефтепродукты с температурой до 400°С) корпуса выполнены с радиальным разъемом в литом спиральном или сварнокованном варианте из углеродистых сталей. Для насосов, перекачивающих воду или конденсат, предусмотрено литое исполнение спирального корпуса с горизонтальным разъемом из серого чугуна.

Материалы:

  • корпуса и крышек – отливки и поковки из углеродистой сталей с коррозионностойкими наплавками по уплотняе-мым поверхностям, или отливки из серого чугуна в зависимости от условий применения;
  • деталей проточной части – отливки и/или поковки из хромистых сталей 20Х13Л и 30Х13;
  • деталей щелевых уплотнений – незадираемые коррозионностойкие сплавы;
  • вала – сортовой прокат из конструкционной легированной стали 40Х.

Комплектность:

  • насос в собранном виде с вспомогательными трубопроводами в пределах насоса;
  • ответные фланцы на патрубках;
  • приводной электродвигатель взрывозащищенного исполнения;
  • соединительная муфта типа МУП с ограждением;
  • маслоустановка (при необходимости);
  • общая фундаментная рама;
  • системы обеспечения работы торцовых уплотнений (при необходимости);
  • детали крепления насоса, двигателя и ограждения муфты;
  • комплект ЗИП.

Комплектация оговаривается в договоре на поставку.

Диапазон параметров Q-H насосов НДД:

Номинальные параметры насосов НДД, поставляемых серийно:
