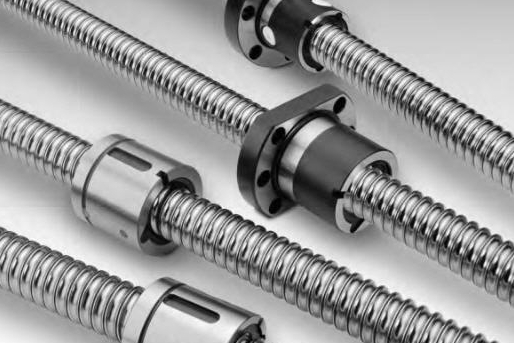

Шариковые винтовые передачи (ШВП)

Назначение: Шариковые винтовые передачи (ШВП) являются важнейшим компонентом систем линейного перемещения. Их использование позволяет получить высокую точность и скорость перемещения при низком коэффициенте трения. ШВП предназначена для точного перемещения поступательно движущихся узлов, в том числе рабочих органов металлорежущих станков.

Устройство: Передача состоит из винта, двух гаек и шариков, находящихся во впадинах резьбы. При работе передачи каждый комплект шариков циркулирует в пределах одного рабочего витка, замыкание которого происходит через канал возврата, выполненный во вкладыше. Гайки помещены в общий корпус и жестко связаны с ним посредством зубчатых венцов, количество зубьев в которых различается на единицу. Такая конструкция позволяет за счет весьма малых перемещений одной гайки относительно другой осуществлять точную регулировку натяга в передаче.

Шариковые винтовые передачи (ШВП)	Условный диаметр резьбы, мм	Шаг резьбы, мм	Длина общая, мм	Длина резьбы, мм	Модель станка
6Р13Ф3.75.003	63		1500	1186
6Р13Ф3.62.002	63		835	565
6Р13Ф3.37.002	50		860	245
6Р13Ф3.01.38.001	50		835	430
6Р13Ф3.64.001	63		950	550
6Р13Ф3.37.61.001	63	10	1070	600	ГФ2171С3
6Р13Ф3.70.001	63	10	1600	1200	ГФ127С3
6Н13ГЭ2.32.02	40		470	195
6Н13ГЭ1.7.004	50		1865	1200
6Н13ГЭ1.7.005М	50		780	490
