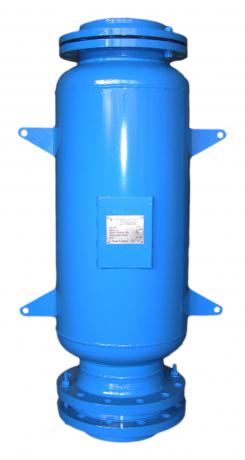

Сито трубопроводное

Сито трубопроводное

    Сито трубопроводное - предназначено для очистки от механических примесей воды в системе водоподготовки металлургической промышленности.
Очистка воды с применением данной установки может и в других областях промышленности. Сито предназначено для установки в горизонтальные или вертикальные трубопроводы.

Сито относится к изделиям конкретного назначения вида 1, восстанавливаемым по ГОСТ 27.003, изготавливается в климатическом исполнении УХЛ (для макроклиматический районов с умеренным и холодным климатом), категории размещения 4 ГОСТ 15150, в общепромышленном исполнении.

     Устройство и принцип работы

   Сито состоит из корпуса, оснащенного фланцевыми соединениями для присоединения к трубопроводной системе водоподготовки и фильтрующего элемента, состоящего из двухслойной нержавеющей сетки, установленного между двумя фланцами в входной части корпуса трубопроводного сита, вместе с которым демонтируется из трубопроводной системы. Для выпуска жидкости перед очисткой сита имеется отвод с фланцевым соединением. Для монтажа сита в трубопроводную систему имеются ответные фланцы с крепежом и прокладками. Принцип действия сита заключается в механической фильтрации твердых частиц, находящихся в потоке жидкости, проходящей через сито. Сито не имеет подвижных частей. Жидкость, проходя через фильтроэлемент сита очищается от твердых частиц, оседающих на металлической сетке фильтроэлемента. О степени загрязнения фильтроэлемента судят по перепаду давления жидкости между входным и выходным патрубками сита. При достижении предельного значения перепада фильтроэлемент подлежит извлечению из корпуса и очистке.

Характеристики
Робоче середовище Вода
Температура робочого середовища, °С +5...+70
Тиск робочий, МПа 1,6
Виробник ПАО "Сумский завод "Энергомаш"
